VIDEO – test van de Samlex BW01/BW02 accumonitor
Geplaatst door Sander Demarteau in Accu, accubewaking, accumonitor, Spanning meten op januari 29, 2019
Als je een 12 (of 24 ) volt accusysteem hebt dan wil je goed op de hoogte zijn van de status van de accu, dus hoeveel lading zit er nog in. Dit kun je bepalen met een multimeter. Dit komt omdat het voltage van een accu een indicatie is van zijn ‘volheid’. Zo is bijvoorbeeld de rustspanning van een volle accu bijna 13 volt. Bij een rustspanning van 12 volt moet je alweer denken aan bijladen van de accu. Richting 10 volt is slecht nieuws, daaronder spreken we vaak van een batterij met één of meer ‘dode’ cellen die soms nog met veel moeite tot leven kan worden gewekt.
Helaas is het aflezen van een multimeter display (met cijfers) niet altijd even handig of mogelijk voor sommigen. Voor dit doel heeft Samlex de BW01 accumonitor gemaakt. Via 3 LED’s laat hij de status van de accu zien. De BW02 is overigens precies dezelfde meter maar dan in een compacter, rond jasje.
In de volgende video zie hoor je hoe ik de BW01 onder de loep neem.
Meer informatie en de handleiding en vind je via de volgende link naar onze webshop:
https://www.mobilenergy.nl/accubewaking-accumeters
Soms is de oplossing eenvoudiger dan je denkt
Geplaatst door Sander Demarteau in Omvormers, Spanning meten, Voeding op januari 9, 2018
Laatst kreeg ik een voeding terug van een klant. Deze had de voeding vrijwel niet gebruikt maar hij had wel een tijd zonder doos op een plank gestaan.
De uitgangsspanning was niet stabiel, en het is wel een gestabiliseerde voeding, was de klacht. Inderdaad, bij aanzetten ging de spanningsnaald op het display onrustig heen en weer en ook de uitgangsspanning gemeten op de uitgangen varieerde tot wel een volt. Ook klonk er wat geknisper vanuit de binnenkant.
tijdelijk minder gestabiliseerde voeding
Waar je het eerste aan denkt, problemen in het regel/stabilisatiecircuit. Deze voedingen meten voortdurend de uitgangsspanning en als deze te hoog of te laag is, dan gaat de voeding zichzelf bijregelen.
Maar toen bedacht ik iets anders. Even een paar keer heen en weer draaien aan de potmeter, de draaiknop waarmee je de spanning instelt. De spanningswisselingen werden minder. Nog even, en het probleem was weg. Er was blijkbaar wat vuil aan de binnenkant van de potentiometer gekomen die de variabele weerstand, die het feitelijk is, beïnvloedde.
Een oude truc die nog altijd werkt. Werkt ook met tuners, versterkers en dergelijke. Eerst flink draaien of schuiven, dan pas eventueel contactspray. maar geen contactspray als het niet hoeft, liever een spuitbus met lucht gebruiken om vuil weg te blazen, in combinatie met deze draai/schuiftechniek. Contactspray werkt in eerste instantie vaak wel, maar ka. op termijn voor problemen zorgen.
Trojaanse schrobmachine
Geplaatst door Sander Demarteau in Accu, Acculader, Spanning meten op november 15, 2016

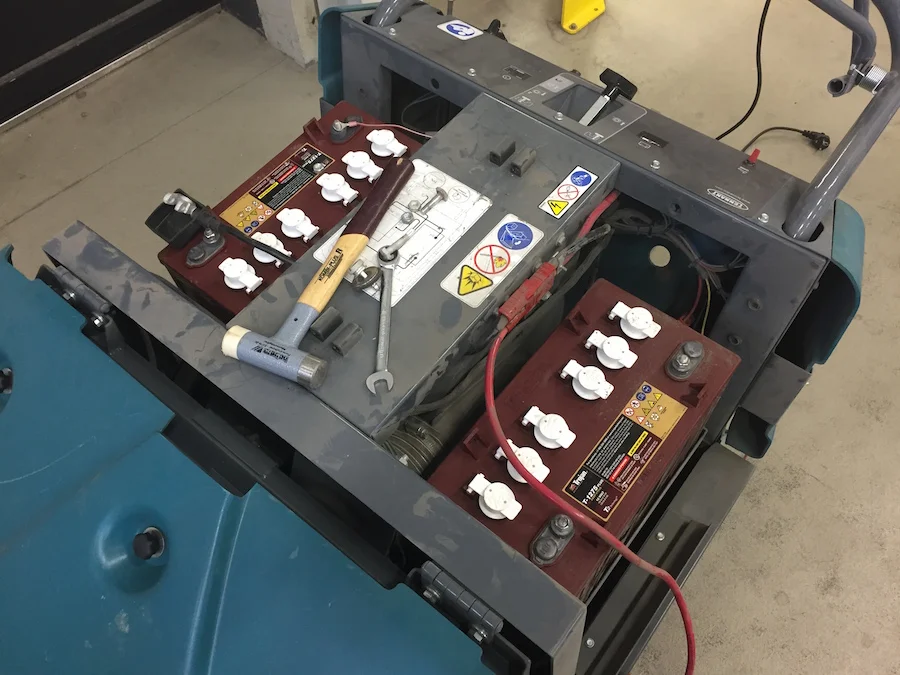

Tennant schrob/veegmachine, nu met Trojan T1275
Vorige weeg heb ik twee accu’s afgeleverd bij een klant voor een schrobmachine. Dit is een Tennant veegmachine voor de vloer van een groot magazijn. Uitstekende machine, en hij wordt ook erg vaak gebruikt. De accu’s worden in serie gezet zodat de machine intern op 12+12=24 volt draait.
Klacht van de klant is dat de vorige accu’s (niet door ons geleverd) snel kapot waren gegaan. De machine wordt door verschillende personen bediend en kennis van gebruik van accu’s ontbrak merkte ik. Hierdoor werd de machine bij een veegbeurt net zolang gebruikt, totdat de motoren niet meer willen draaien. Dat wil zeggen dat de accu’s keer op keer, iedere week, worden leeggetrokken.
Nu had ik erg mooie accu’s bij mij, de Trojan T1275. Deze zijn gemaakt voor golfkarretjes, boenmachines etc. Prima compatibel dus. Maar bij dit soort gedrag gaan deze uiteindelijk ook kapot. Vuistregel bij loodaccu (inclusief gel, AGM): steeds weer volladen, gemiddeld maar voor 50% leegtrekken.

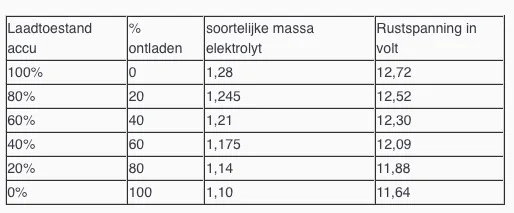

Het onderstaande tabelletje geeft goed weer hoe het is gesteld met een accu in goede conditie. Door met een multimeter de spanning tussen de polen te meten, weet je hoe vol een accu is. Meet altijd een accu in rust, dus geen actieve verbruikers.
De eerste en de laatste kolom zijn belangrijk. Bij 100% volle accu meet je een spanning van ruim 12,72 volt. Bij 0% zit je rond 11,5 volt. Een 50% laadtoestand is ongeveer 12,2 volt.
Je kunt deze spanning meten met een digitale multimeter, er zijn ook handige metertjes die een optische indicatie geven. In onze Mobilenergy webshop hebben we een paar leuke, bijvoorbeeld deze BW-01 accumeter:
Samlex accumeter
Groen = 12,7 volt, oranje = ca. 12,3 volt, rood = … te laag 🙁
Ik heb dit tabelletje aan klant overhandigd, met als advies om een accumeter in de veegmachine te bouwen. Verder een goede acculader bijgeleverd die snel en veilig laadt. Want ook dat gebeurt nog weleens, dat er acculaders worden gebruikt die blijven doorladen en niet stoppen. Wat je nodig hebt is een acculader die uiteindelijk overgaat op druppelladen.
Met deze bovenstaande tips, gaat het waarschijnlijk een stuk beter met de schrobmachine en gaan de accu’s een stuk langer mee.
Hoe gebruik ik een voltmeter?
Geplaatst door Sander Demarteau in Accu, Spanning meten, Zonnepanelen op juli 2, 2013
Regelmatig spreek ik mensen die een voltmeter hebben gekocht maar niet weten hoe ze ermee moeten werken. Al die knopjes maakt hen blijkbaar een beetje bang. Nergens voor nodig, met een voltmeter maakt u (in de regel) niets stuk maar meet u alleen. U kunt hoogstens verkeerd meten.
Er zijn heel veel merken en soorten voltmeters. De eenvoudigste kunnen alleen het voltage (spanning) meten, de uitgebreidere kunnen ook stroom, weerstand, capaciteit en dergelijke meten. Verder zijn er meters met een wijzer (‘analoog’) en digitale aanduiding. Deze laatste categorie leest beduidend beter af voor de leek. Maar ze werken eigenlijk hetzelfde.
voltmeter
Mijn eigen voltmeter, een oudje uit 1991, ziet u rechts. Ik heb hem aangesloten op een net opgeladen startaccu.
We lopen voor de spanningsmeting de belangrijkste zaken door:
Kabels
U ziet een rode en een zwarte kabel. Deze gaan beide in de voltmeter. Meestal is dit aangegeven met een zwart en rood aansluitpunt, of + en -. Voor de – wordt ook weleens de term com (common, zeg maar massa) gebruikt.
Mijn voltmeter heeft meerdere ingangen. De twee ingangen links zijn voor stroommeting (A van Ampère) en gebruiken we nu niet.
De rode kabel sluit u met het andere uiteinde aan op de pluspool van de accu (of zonnepaneel, batterij, etc.). De zwarte kabel op de minpool.
DC/AC
DC betekent gelijkspanning, AC wisselspanning (Alternating Current). Voor meting in accu- en zonne-installaties meten we gelijkstroom. AC gebruiken we bijvoorbeeld aan de uitgang van een 12 naar 230 volt omvormer. Als u AC heeft ingesteld meet u niets op een accu, want deze geeft geen wisselspanning.
Instelling, via draaiknop
De grote draaiknop op de meeste voltmeters schrikt af. Het enige waar wij mee te maken hebben is het gebied ‘V’ linksboven. U ziet daar 200m, 2, 20, 200 en 1000DC/750AC. Het enige dat u met deze knop doet, is het instelbereik van de meter regelen. Is de verwacht spanning bijvoorbeeld 12 volt, dan zet u deze knop op 20. Zet u hem op 2, dan valt dit buiten het meetbereik en geeft de meter geen spanning aan, of bv E van error. Zet u hem op 200, dan krijgt u wel 12 (of 13) volt te zien, maar geen decimalen (achter de komma) omdat het bereik te ruim is.
Dat is eigenlijk, heel beknopt, hoe u snel met een voltmeter aan de gang kunt. Vergeet geen (nieuwe) batterij in de meter te doen. Sommige analoge meters kunnen zonder, maar digitale hebben deze altijd nodig.
